铝镁锰合金屋面系统的功能保证

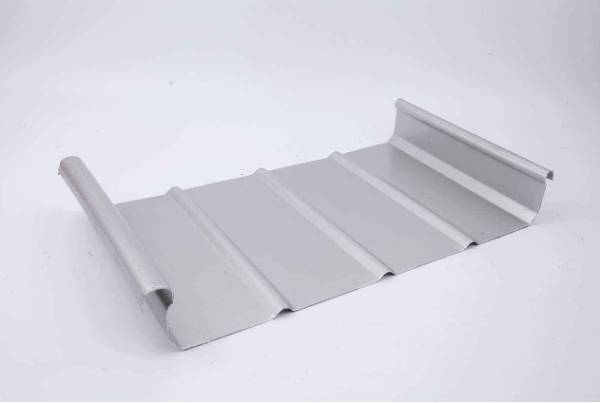

 铝镁锰合金屋面板板型

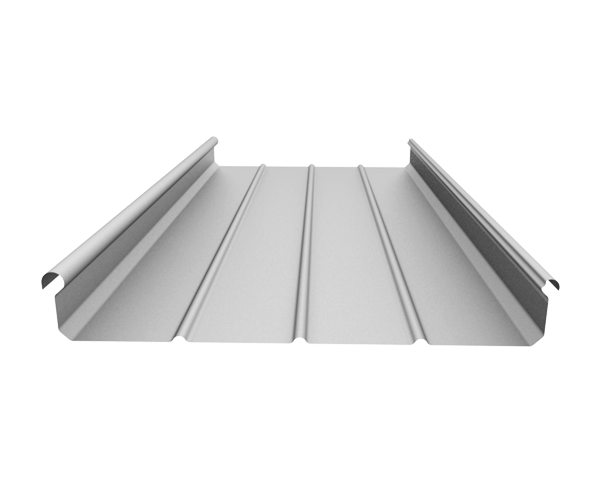

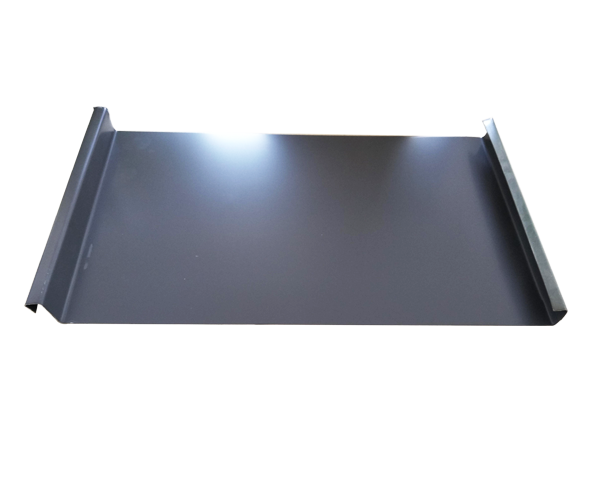

1.直板

直板板型肋高一般为65 mm，常用的板宽有300mm、400 mm 及500 mm

2.弯弧板

弯弧板包括正弧板和反弧板两类

弯弧板自然弯曲

弯弧板机器正弯、反弯

3.扇形板

扇形板包括直扇形板、正扇形板、反扇形板

吸声及隔音

1.吸声

系统利用吸声材料调整声场分布，以消除回声

解决办法：屋面底板穿孔+铺设吸声材料（无纺吸声布及玻璃纤维棉），打孔底板种类

2.隔音

旨在隔绝室外噪音源。

解决办法：选择合适的屋面构造及材料质量（质量增加1 倍，隔声量增加6 db）；采用有空气间层的双层或多层屋面构造，并尽量减少两层之间的刚性连接（即声桥），避免附加隔声量的降低。

保温隔热

1.冷凝结露原因

在钢结构中金属围护板通过紧固件与檩条连接，如不采取特殊处理，在这些金属相连的部位将产生结露现象。当有内衬板时，由于冷桥引起内衬板温度降低，加之水汽很难通过内衬板，因而在内衬板上有明显水滴。

2.冷凝结露危害

使保温棉的保温性能变次，水汽可能导致贴面滴水，引起贴面生锈；水汽与钢构件的接触可导致锈蚀，缩短屋面使用寿命。

3.防冷凝结露设计

设置隔汽层：应布置在水蒸气流入的一侧，所以对采暖房屋应布置在保温层内侧，对冷库建筑应布置在保温层外层。材质选择以聚丙烯夹筋贴面较为理想，而铝箔贴面在有水汽时易生锈，应避免采用。设置通风间层或泄气沟道：保温层外侧和屋面板之间如有通风间层，从室内渗入的蒸汽，可被不断与室外空气交换的气流带走，对保温层可起到风干的作用。

铝镁锰合金板的基本设计原则

屋面板的板厚、板宽及板跨，都需经计算来确定；

确保每块屋面板及收边板都可伸缩；

屋面板的固定点需经计算，根据计算的数据确定固定点的做法：打1 颗或2 颗铆钉，或打1 颗螺栓、用几颗自攻钉直接固定在结构上；

屋面收边焊接处下方，都需通长设置厚度不小于1.5 mm 的镀锌钢板支撑；

屋面收边板的搭接长度，通常为200 mm。

 各种板型的适用范围

1.直板：适用于单坡、双坡及半径大于自然成弧半径的单曲屋面；

2.正、反弧板：适用于半径小于自然成弧半径的单曲屋面；

3.扇板及扇弧板：适用于双曲屋面；

4.特例：直板用于双曲面上，屋面曲率小，并且屋面上允许作多条屋脊。
